合肥食品飲料無塵車間凈化解決方案?
來源：m.eye-drug.com.cn 作者：空氣好凈化
發布時間:2021-08-03 15:13:22點擊:次
現代社會人們對飲食的越關注，就越加重視普通食品飲料質量和增加新鮮食品消費。同時，另一個巨大變化是盡量避免使用添加劑和防腐劑。進行了某種處理而改變了其微生物正常補充的食品特別容易受環境微生物侵蝕。例如，酸牛奶、乳酪和其他奶制品，果汁、加味牛奶和主菜。蘑菇的生長有時也在潔凈室里進行以防止條件性病原孢子生長過度。食品飲料工業凈化工程潔凈車間成本隨清潔要求而不同，幾乎沒有ISO 3級和4級（1和10級）裝置。ISO 5級（100級）潔凈室成本是ISO 6級（1,000級）潔凈室的兩倍。成本隨清潔要求的降低（見表2）而大大減少。只有一小部分食品潔凈室利用了ISO 5級（100級）空間。真正經常使用ISO 5級標準的是在諸如填裝生產線那樣的小區域。因此，根據區域而進行的空間劃分對更高級影響很大。
安徽空氣好凈化工程有限公司是一家專注無塵車間、GMP車間、無菌車間、潔凈實驗室、醫療手術室等凈化工程潔凈室系統研發、設計、施工、升級、售后為一體的凈化工程全案解決方案服務商。立足安徽，服務全國，高標準要求工程質量，為客戶提供高品質的客戶服務，整體改善凈化潔凈室環境，打造國內安全舒適的實驗室手術室環境，精品品牌造就精品工程，矢志成為中國凈化工程行業精品品牌。
根據國家關于食品/飲料的生產許可細則，對于食品/飲料的潔凈生產車間的環境進行控制達到十萬級空氣凈化標準，空氣好凈化工程設計了一套施工改造方案如下：
一、食品/飲料潔凈車間說明：
食品/飲料無菌潔凈車間最好能與外界隔離，不能穿行或受其他因素干擾。食品/飲料無菌潔凈車間的大小依需要而定，一般由更衣間、緩沖間、風淋室和操作間組成。更衣間放在外，主要供更換衣帽、鞋子等；緩沖間位于更衣間與風淋室之間，也可同時和幾個操作間相通；操作間放在內間，主要供產品灌裝，房間應不受日光直射，大小適當，高度適宜(具體根據生產設備的高度確定)。房間過大，清掃和消毒不便；過小，操作不便；頂部過高會影響紫外線的有效滅菌效果。墻壁應光滑無死角，以便清洗和消毒。食品/飲料無菌潔凈車間應為密閉式并保持車間靜壓差為正壓，設置空氣消毒用的紫外線燈、空氣過濾凈化器和恒溫裝置.
二、建筑平面布置說明：建筑平面設置應該屬建筑專業的專業范疇，但由于食品/飲料無菌潔凈車間要求人、物分流，并要保持各潔凈操作間的靜壓梯度，因此，該工程中建筑平面要求具備以下幾點：
1、各凈化操作間集中設置獨立前室為氣閘，氣閘室與各操作間同時相通，確保低潔凈區的空氣不向高潔凈區滲透。
2、實驗室的人流經過更衣室更衣?lián)Q鞋→清洗間洗手→緩沖間→風淋室→各操作室。
3、食品/飲料無菌潔凈車間物流由外走廊經過機械連鎖自消毒傳遞窗消毒后進入緩沖走廊后再經過傳遞窗進入各操作室。
三、關于車間的結構
根據《潔凈廠房設計規范》車間的墻體和吊頂必須采用不產塵、不積塵表面平滑的材料施工，并且不能在車間中存在死角。采用凈化廠房施工專用彩板，基板頂板采用寶鋼0.4的鋼板，芯材密度達到14kg/m3,鋁材采用華聯專用鋁型材，為提高凈化間的使用壽命，并達到美觀大方的效果，所有鋁型材進行電泳處理。
四、關于車間的地面
地面采用溶劑型環氧樹脂，強度C20以上，表面密實，無起沙、空鼓、裂縫。顏色艷麗，防靜電性能恒久不變，可承受中等以下載荷，耐高溫。在滿足使用的基礎上，可以起到裝飾的作用，耐磨、耐洗刷、防塵、防滑、性能優良，顏色和光澤均勻一致。
五、通風空氣凈化設備
潔凈廠房設計，按照規范要求，設計一送回風系統。機房設在廠房頂側(根據實地情況，可采用單元式凈化系統的，不用設機房)，各送回風循環風管在技術夾層內與空調機組連接成系統。送回風管道采用優質鍍鋅鋼板，經風閥軟連接。鍍鋅鋼板風管現場制作。
六、照明
潔凈區應采用吸頂式凈化燈具，非潔凈區采用普通熒光燈。設計各房間內照明，紫外燈獨立控制，并均由電氣控制箱控制，再由總配電柜集中控制；室內照明均采用密閉照明燈組；插座盤均采用嵌入式；室內無明線敷設。
1、食品工業對人員、物料的動線有明確的規定，不可交叉流動，物料流動需設置專用的物料傳遞口或傳遞門；人員流動需走專用的人員通道。

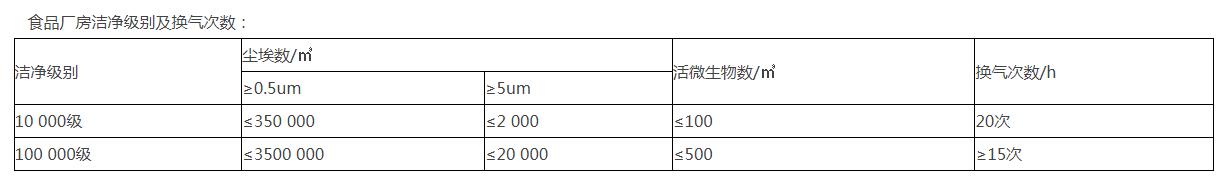

2、按照生產工藝和衛生、質量要求，劃分潔凈級別，具體級別及要求：
3、對液體加工車間，需特別注意沖洗導致的污漬殘留于安裝鋁型材內，夏天產生霉臭，需做特別處理。
4、人員洗手龍頭須非手動式（感應、腳踏或手襯式），生產車間進口必要時需設工作靴消毒池。
簡單案例說明：某食品廠新建潔凈生產車間位于廠房一樓，總面積約100m2，層高7m。客戶要求潔凈級別10萬級，溫度28℃以下。

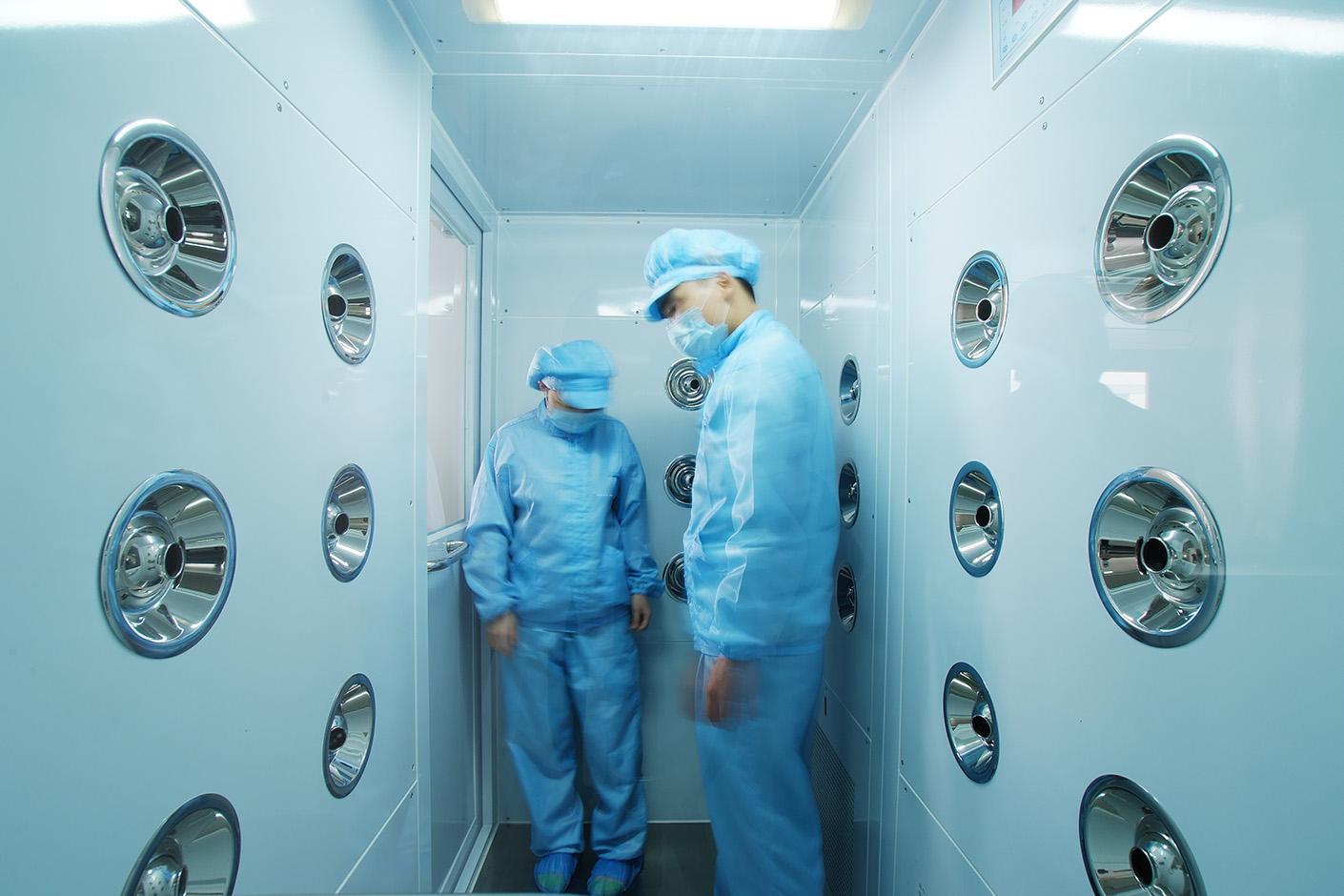

設計說明：因車間產品為食品，因此需要對空氣環境消毒殺菌，在送風系統中安裝臭氧發生器。并提供20匹水冷柜機，機房位于生產車間隔壁，水塔位于一層室外。系統采用集中過濾系統，出風安裝鋁合金百葉和鋁合金散流器出風口，采用上送風下回風方式，保證送風的均勻，為避免進出潔凈室的工作人員帶進微粒使?jié)崈舳冗_(dá)不到要求，加裝風淋室一套，并配置更衣間，保證人員進入前通過風淋凈化。
本潔凈室利用D=50mm雙面彩鋼板做墻體及吊頂。潔凈區內表面平整光滑，無裂縫，接口嚴密，無顆粒脫落，防霉、防靜電、避免眩光并能耐受清洗和消毒，墻壁與地面的交界處采用弧形收尾，以減少灰塵積聚，便于清潔，潔凈室區的門、窗造型要簡單、平整、不易積塵、易于清洗，門框不應設門檻；潔凈室門、窗、隔斷等裝修材料不得使用木制品，潔凈室的窗戶、天棚、及進入室內的管道風口、燈具與墻壁或天花板的聯接處均應密封；
凈化車間天花板，墻板材采用50MM厚夾芯彩鋼制作，剛性強，美觀，圓弧墻角、門、窗框等，采用專用氧化鋁型材制作，送風管用熱鍍鋅鋼板制成，貼凈化保溫效果好的阻燃型PEF發泡塑料板，高效過濾器送風口用噴涂防靜電鐵板框架，美觀整潔，沖孔網板用烤漆鋁板，不生銹，不粘塵，易清潔。
